Монтаж прецизионных кондиционеров

Прецизионные кондиционеры широко используются в дата-центрах, серверных помещениях и ЦОД (центрах обработки данных) для создания и поддержания оптимального климатического режима. Их применение обусловлено высокими эксплуатационными показателями и широкими функциональными возможностями. Специалисты компании «ПромВентХолод» предлагают комплексные услуги по монтажу прецизионных кондиционеров в серверных помещениях любой конфигурации и площади..


Как осуществляются монтажные работы

Установка прецизионных кондиционеров – достаточно сложная задача, требующая профессионального подхода и соблюдения ряда правил. Ошибки, допущенные на любом этапе проектирования и монтажа, могут привести к неправильной работе всей системы охлаждении и вентиляции. Поэтому данную задачу лучше доверять профессионалам, обладающим достаточным опытом и знаниями.

Ниже мы поэтапно расскажем о том, как наши специалисты осуществляют монтаж прецизионных кондиционеров на примере одной из наиболее распространенных моделей: шкафного типа с испарителем прямого охлаждения, забором воздуха сверху и выдувом вниз. Такой кондиционер состоит из двух основных узлов: внутреннего и наружного. Первый представляет собой испарительно-компрессорный блок, а второй – воздухоохладительный конденсатор.
Монтаж прецизионных кондиционеровМонтаж

Транспортировка и погрузочно-разгрузочные работы

Все климатическое оборудование промышленного и коммерческого типа обладает крупными габаритами и является достаточно хрупким. Поэтому его перевозка должна осуществляться аккуратно с соблюдением всех основных требований и рекомендаций производителя. Для предотвращения механических повреждений при транспортировке желательно использовать специализированную упаковку или обрешетку. Также в процессе доставки и монтажа следует соблюдать пространственную ориентацию агрегата, не допуская его отклонения от вертикального положения более чем на 15 градусов.

Наружный блок кондиционера обычно поставляется производителем частично заправленным азотом или хладагентом. Делается это для того, чтобы избыточное давление газа препятствовало попаданию внутрь систем пыли, грязи, влаги, конденсата. Частично заправляются хладагентом также и внутренние модули кондиционера. Количество хладагента, а также его тип указывается в технической документации и на шильдике, закрепленном на корпусе агрегата. Это необходимо для того, чтобы монтажники и/или пользователь имел возможность учесть его при дозаправке подключенного и готового к пуско-наладочным работам кондиционера.

Разгрузку агрегата также следует выполнять с соблюдением всех предусмотренных производителем мер предосторожности и безопасности. При такелажных работах рекомендуется применять мягкие крепления, тросы и ремни, чтобы не повредить оборудование. Также не рекомендуется сильно наклонять блоки кондиционера во избежание поломок.
Монтаж прецизионных кондиционеровМонтаж прецизионных кондиционеров
После того, как техника доставлена, разгружена и распакована, проводят осмотр и оценку состояния оборудования. Кроме внешнего осмотра рекомендуется также проконтролировать уровень давления в контурах наружного и внутреннего блоков. Только если оборудование полностью соответствует – по внешнему виду, комплектации и состоянию – заявленному, мы приступаем к монтажу.

Он осуществляется в несколько этапов:
  • Подготовительные – строительно-монтажные и иные – работы, необходимые для монтажа самого кондиционера и инженерных коммуникаций, проходящих сквозь крышу, стены и перекрытия здания. Порядок работ, размеры отверстий и каналов для труб, а также другие технические параметры устанавливаются нормативными документами или проектом системы охлаждения, при условии, что последний не противоречит установленным допускам;
  • Монтаж фундамента/основания (из бетона или металла) под оборудование, если планируется его установка. Если блоки кондиционера крепятся на стену, то готовят подвесы и кронштейны. Установка наружного блока больших габаритов и массы требует сооружения фундамента, параметры которого определяются требованиями СНиП 2.02.05-87. При малой массе агрегата допустим его монтаж на кронштейны. В зависимости от архитектурных и эксплуатационных особенностей кондиционер можно устанавливать как в вертикальном, так и в горизонтальном состоянии.
  • Монтаж прецизионных кондиционеров  Монтаж прецизионных кондиционеров  Монтаж прецизионных кондиционеров
    Для последнего варианта монтажа оборудование комплектуется специальными подставками-ножками. В таком случае отвод отработанного воздуха осуществляется вверх от устройства, что необходимо учитывать еще на этапе проектирования, чтобы вокруг агрегата оставалось достаточно пространства для циркуляции воздуха. Для внутреннего блока предусматривается установка на специальные рамные опоры, которые обычно поставляются в комплекте. Их монтаж необходимо осуществлять таким образом, чтобы вибрации работающего агрегата не передавались на перекрытия и опоры;
  • Последовательный монтаж наружного и внутреннего блоков кондиционера. Установка наружных блоков осуществляется в полном соответствии с проектной документацией. Если наружных блоков несколько, то устанавливать их рекомендуется на одном уровне, кроме случаев, когда проектом предусмотрена разноуровневая установка. Иногда это необходимо в силу архитектурных нюансов здания или проектных решений. Обычно в технической документации производителя оборудования указывается допустимый перепад уровней, при котором блоки будут работать в штатном режиме. Эти моменты, а также выбор крепежных элементов, последовательность монтажа и другие важные нюансы изложены в соответствующем нормативном документе – ГОСТ 24379.1-2012. Установка внутреннего блока (или блоков, если их несколько) также регламентируется строительными нормами, правилами и инструкциями производителя оборудования. При монтаже важно обеспечить надежные крепления, чтобы они выдерживали вес агрегатов с запасом. Не менее важно правильно разместить блоки, чтобы они не мешали работе в помещении, а обслуживающий персонал и другие сотрудники могли получить легкий доступ к панелям управления, узлам соединения трубопроводов и их прохода через перекрытия и стены;
  • Монтаж трубопроводов, необходимых для работы агрегатов и всей системы охлаждения в целом. Эти работы также выполняются в соответствии с утвержденными нормативами и рекомендациями завода-производителя. Перед монтажом необходимо тщательно проверить внутреннюю поверхность труб на предмет наличия на ней повреждений, трещин, коррозии, неровностей и т.д. Все это может стать препятствием для нормальной циркуляции хладагента или привести к разгерметизации контура и протечке. При необходимости внутреннюю часть труб чистят, продувают воздушным компрессором и сушат азотом. После очистки трубы следует запечатать с двух сторон, чтобы в них не попадала грязь, пыль и влага. Также повреждений и следов коррозии не должна иметь и внешняя поверхность труб. При наличии следов загрязнения на них, трубки следует очистить. Чтобы не допустить образования на поверхности трубок конденсата, их рекомендуется утеплить с использованием специализированных теплоизоляционных материалов. Монтаж трубопровода следует проводить максимально аккуратно и внимательно. Важно не допустить попадания внутрь контура грязи, пыли, влаги, так как это приведет к проблемам в эксплуатации системы и возможному выходу охладительного оборудования из строя.
  •
    Далее монтируют маслоподъемные петли – на расстоянии, не превышающем 6 метров друг от друга, или в соответствии с рекомендациями завода-производителя.

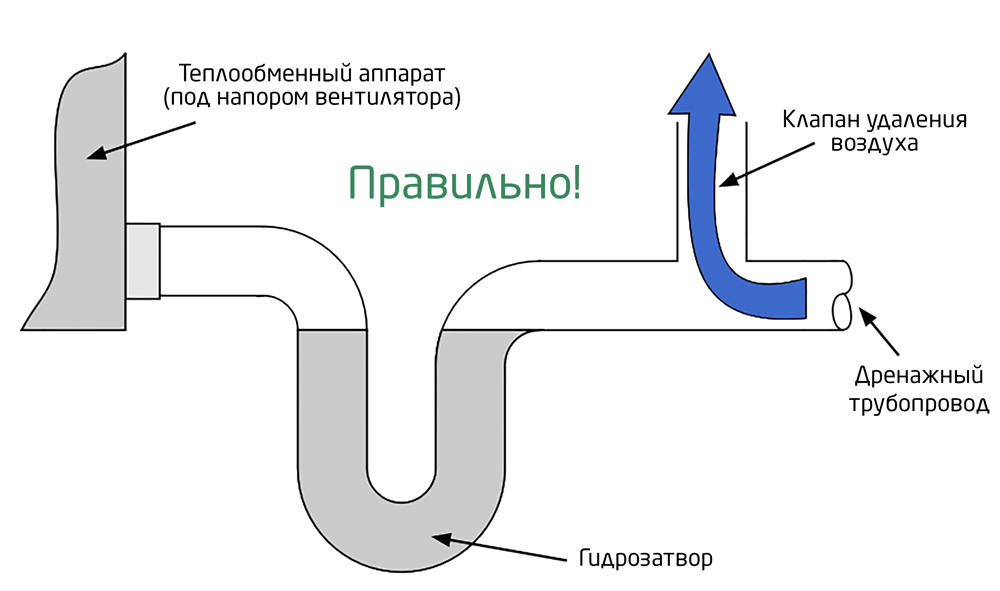

    После этого приступают к установке трубопроводов для отвода от системы и оборудования конденсата. Обычно отвод осуществляется самотеком, но в некоторых случаях – для подъема жидкости на высоту и последующего ее удаления оттуда самотеком – могут использоваться насосы. Также применение насосов необходима, когда система удаления конденсата самотеком не может быть смонтирована вследствие архитектурных или иных ограничений. Все элементы трубопроводов при установке должны быть надежно зафиксированы на опорах, кронштейнах или закрепленном на них оборудовании;
  • Монтаж и подключение электропитания и системы управления кондиционером. При подключении блоков кондиционера к электросети следует помнить, что каждый из них должен быть заземлен. При подключении следует строго соблюдать порядок фаз. Недопустимо использование некачественных соединений, изоляции, окисленных контактов и т.д. Перед подключением все следы загрязнений и коррозии на клеммах и проводах должны быть удалены. Места соединений следует заизолировать, чтобы не допустить короткого замыкания и обеспечить надежный контакт;
  • Проверка правильности монтажа и соединения агрегата и всей системы в целом. Это обязательный этап перед началом пуско-наладочных работ, который позволяет еще раз проинспектировать все оборудование и систему и убедиться, что все вышеописанные действия выполнены правильно.
Только после этого наши специалисты приступают к проведению пуско-наладочных работ.

Пуско-наладочные работы (ПНР)

Цель этого этапа – проверка функциональности оборудования и настройка системы для обеспечения требуемых климатических условий в помещении. Эти условия, а также параметры работы агрегата указаны в проектной документации.

Состав пуско-наладочных работ:
  • подготовка. В том случае, если пуско-наладочными работами на оборудовании занимаются специалисты, не осуществляющие его монтаж, то предварительно они должны ознакомиться с проектной и технической документацией. В том случае, если найдены ошибки и несоответствия, то этот вопрос решается либо с монтажной организацией, либо собственными силами;
  • разработка программы пуско-наладочных работ. Этот этап предполагает внешний осмотр оборудования, проверку качества произведенных монтажных работ и их соответствия проектной, технической и иной регламентирующей документации. Специалисты составляют список мероприятий, необходимых и достаточных для качественного проведения ПНР;
  • испытания. Этот пункт ПНР осуществляется в соответствии с требованиями соответствующих нормативных документов СН и ГОСТ. Испытания предполагают проверку прочности, надежности и герметичности контура. Для испытания существует несколько последовательных программ – сначала проверяют прочность, затем герметичность, а затем работу всей системы в целом. Если на любом из этапов выявлены сбои и несоответствия заявленным техническим параметрам, то испытания прекращают и занижаются устранением неисправностей.
Испытаниям подвергается не только конденсатор и система охлаждения, но и подсистема удаления конденсата. После запуска и работы агрегата в системе не должно наблюдаться протечек, разгерметизации, образования конденсата на поверхности трубопроводов. Систему можно проверить и без запуска оборудования, просто наполнив отводной трубопровод водой. Проконтролировав, насколько быстро и хорошо она уходит, можно сделать вывод о работе подсистемы. Рекомендуемая длительность испытаний должна составлять 10-15 минут, чтобы в случае наличия протечек они стали заметными.

Если оборудование удалось успешно запустить, то начинается проверка параметров его работы и настройка системы для выполнения поставленных задач. После выхода на проектную мощность и достижения требуемых условий работы рекомендуется запустить всю систему и провести комплексную проверку.

Комплексное испытание

Оборудование и система охлаждения обязательно должны пройти комплексное испытание. Для этого осуществляют контроль и проверку их надежности, безопасности и функционала на протяжении суток. Все это время кондиционер должен работать на проектной мощности с поддержанием установленных параметров. В процессе работы оборудования производятся замеры основных параметров: температуры, влажности, скорости потока. Они должны соответствовать проектным.
Если комплексные испытания прошли успешно, оборудование передается в эксплуатацию заказчику. Также проводится инструктаж для сотрудников, которые в дальнейшем будут работать с оборудованием, обслуживать и ремонтировать его.

Пуско-наладочные работы и комплексное испытание холодильной техники рекомендуется осуществлять не только при первом запуске после монтажа, но и после ремонта или долгого простоя. Запуск прецизионных кондиционеров в данных случаях проводится в присутствии сервисных специалистов и под их непосредственным контролем.

Эксплуатационный журнал

Использование каждого агрегата должно сопровождаться ведением эксплуатационного журнала. В него регулярно заносится вся информация о техническом состоянии кондиционера, сервисных и ремонтных мероприятиях, проводившихся с техникой. Это позволяет лучше контролировать состояние оборудования и поддерживать его в рабочем состоянии. Если в эксплуатации у предприятия или организации имеется несколько кондиционеров одной модели, то для всех их можно вести один (общий) эксплуатационный журнал. В журнале обязательно должна быть отметка о марке и модели оборудования, а также рекомендации производителя по эксплуатации, обслуживанию, используемым расходным материалам и т.д., чтобы каждый сервисный специалист точно знал, какие работы необходимы и какое оборудование для этого использовать.

Обслуживание и ремонт прецизионных кондиционеров

Задачу обслуживания прецизионных кондиционеров и систем охлаждения вы можете доверить специалистам компании «ПромВентХолод». Благодаря опыту и квалификации специалистов, применению современных технологичных решений и наличию профессионального оборудования, мы гарантируем долгую и беспроблемную эксплуатацию обслуживаемых инженерных систем и климатической техники любой сложности.

Наши преимущества:
  • Большой опыт работы в сфере проектирования, монтажа, обслуживания и ремонта инженерных коммуникаций;
  • Высокая квалификация специалистов, осуществляющих монтаж и обслуживание;
  • Комплексные услуги – от создания проекта до его реализации;
  • Гарантия на все виды работ.
Для получения более подробной информации и заказа услуг свяжитесь с нами по указанным телефонам.

Если Вам необходима консультация по вопросам монтажа шкафных прецизионных кондиционеров или других систем центрального кондиционирования, специалисты ГК «ПромВентХолод» будут рады оказать квалифицированную помощь. Вы можете связаться с нами по телефону +7(495)9331520 или отправить заявку на [email protected]

Также рекомендуем Вам следующий материал из нашей Технической библиотеки:

Цены на монтаж и обслуживание прецизионных кондиционеров

Монтаж прецизионных кондиционеров ед.изм. Цена* (руб.)
1 Монтаж / установка прецизионного кондиционера прямого испарения до 10 кВт шт от 15000
2 Монтаж / установка прецизионного кондиционера прямого испарения от 10 до 20 кВт шт. от 20000
3 Монтаж / установка прецизионного кондиционера прямого испарения от 20 до 50 кВт шт. от 28000
4 Монтаж / установка прецизионного кондиционера прямого испарения от 50 до 100 кВт шт. от 35000
5 Монтаж / установка прецизионного кондиционера прямого испарения от 100 кВт шт. от 45000
6 Монтаж / установка прецизионного кондиционера до 10 кВт с жидкостным охлаждением конденсатора шт. от 16500
7 Монтаж / установка прецизионного кондиционера от 10 до 20 кВт с жидкостным охлаждением конденсатора шт. от 22000
8 Монтаж / установка прецизионного кондиционера от 20 до 50 кВт с жидкостным охлаждением конденсатора шт. от 31000
9 Монтаж / установка прецизионного кондиционера от 50 до 100 кВт с жидкостным охлаждением конденсатора шт. от 38000
10 Монтаж / установка прецизионного кондиционера от 100 кВт с жидкостным охлаждением конденсатора шт. от 49500
11 Монтаж / установка прецизионного кондиционера до 10 кВт с системой свободного охлаждения (фрикулинг) шт. от 19500
12 Монтаж / установка прецизионного кондиционера от 10 до 20 кВт с системой свободного охлаждения (фрикулинг) шт. от 26000
13 Монтаж / установка прецизионного кондиционера от 20 до 50 кВт с системой свободного охлаждения (фрикулинг) шт. от 36500
14 Монтаж / установка прецизионного кондиционера от 50 до 100 кВт с системой свободного охлаждения (фрикулинг) шт. от 45500
15 Монтаж / установка прецизионного кондиционера от 100 кВт с системой свободного охлаждения (фрикулинг) шт. от 59000
16 Монтаж / установка низкотемпературного комплекта (-400С) для прецизионного кондиционера до 10 кВт шт. от 7500
17 Монтаж / установка низкотемпературного комплекта (-400С) для прецизионного кондиционера от 10 до 20 кВт шт. от 10000
18 Монтаж / установка низкотемпературного комплекта (-400С) для прецизионного кондиционера от 20 до 50 кВт шт. от 12000
19 Монтаж / установка низкотемпературного комплекта (-400С) для прецизионного кондиционера от 50 до 100 кВт шт. от 15000
20 Монтаж / установка низкотемпературного комплекта (-400С) для прецизионного кондиционера от 100 кВт шт. от 18000
21 Шефмонтаж прецизионного кондиционера до 10 кВт шт. от 7000
22 Шефмонтаж прецизионного кондиционера от 10 до 20 кВт шт. от 8000
23 Шефмонтаж прецизионного кондиционера от 20 до 50 кВт шт. от 10000
24 Шефмонтаж прецизионного кондиционера от 50 до 100 кВт шт. от 12500
25 Шефмонтаж прецизионного кондиционера от 100 кВт шт. от 15000
Пуско-наладка прецизионных кондиционеров ед.изм. Цена* (руб.)
26 Пуско-наладка прецизионного кондиционера прямого испарения до 10 кВт шт. от 7500
27 Пуско-наладка прецизионного кондиционера прямого испарения от 10 до 20 кВт шт. от 10000
28 Пуско-наладка прецизионного кондиционера прямого испарения от 20 до 50 кВт шт. от 14000
29 Пуско-наладка прецизионного кондиционера прямого испарения от 50 до 100 кВт шт. от 17500
30 Пуско-наладка прецизионного кондиционера прямого испарения от 100 кВт шт. от 22500
31 Пуско-наладка прецизионного кондиционера до 10 кВт с жидкостным охлаждением конденсатора шт. от 8250
32 Пуско-наладка прецизионного кондиционера от 10 до 20 кВт с жидкостным охлаждением конденсатора шт. от 11000
33 Пуско-наладка прецизионного кондиционера от 20 до 50 кВт с жидкостным охлаждением конденсатора шт. от 15400
34 Пуско-наладка прецизионного кондиционера от 50 до 100 кВт с жидкостным охлаждением конденсатора шт. от 19250
35 Пуско-наладка прецизионного кондиционера от 100 кВт с жидкостным охлаждением конденсатора шт. от 24750
36 Пуско-наладка прецизионного кондиционера до 10 кВт с системой свободного охлаждения (фрикулинг) шт. от 9750
37 Пуско-наладка прецизионного кондиционера от 10 до 20 кВт с системой свободного охлаждения (фрикулинг) шт. от 13000
38 Пуско-наладка прецизионного кондиционера от 20 до 50 кВт с системой свободного охлаждения (фрикулинг) шт. от 18200
39 Пуско-наладка прецизионного кондиционера от 50 до 100 кВт с системой свободного охлаждения (фрикулинг) шт. от 22750
40 Пуско-наладка прецизионного кондиционера от 100 кВт с системой свободного охлаждения (фрикулинг) шт. от 29250
Техническое обслуживание прецизионных кондиционеров ед.изм. Цена* (руб.)
41 Техническое обслуживание прецизионного кондиционера прямого испарения до 10 кВт шт. от 7500
42 Техническое обслуживание прецизионного кондиционера прямого испарения от 10 до 20 кВт шт. от 10000
43 Техническое обслуживание прецизионного кондиционера прямого испарения от 20 до 50 кВт шт. от 14000
44 Техническое обслуживание прецизионного кондиционера прямого испарения от 50 до 100 кВт шт. от 17500
45 Техническое обслуживание прецизионного кондиционера прямого испарения от 100 кВт шт. от 22500
46 Техническое обслуживание прецизионного кондиционера до 10 кВт с жидкостным охлаждением конденсатора шт. от 8250
47 Техническое обслуживание прецизионного кондиционера от 10 до 20 кВт с жидкостным охлаждением конденсатора шт. от 11000
48 Техническое обслуживание прецизионного кондиционера от 20 до 50 кВт с жидкостным охлаждением конденсатора шт. от 15400
49 Техническое обслуживание прецизионного кондиционера от 50 до 100 кВт с жидкостным охлаждением конденсатора шт. от 19250
50 Техническое обслуживание прецизионного кондиционера от 100 кВт с жидкостным охлаждением конденсатора шт. от 24750
51 Техническое обслуживание прецизионного кондиционера до 10 кВт со свободным охлаждением (фрикулинг) шт. от 9750
52 Техническое обслуживание прецизионного кондиционера от 10 до 20 кВт со свободным охлаждением (фрикулинг) шт. от 13000
53 Техническое обслуживание прецизионного кондиционера от 20 до 50 кВт со свободным охлаждением (фрикулинг) шт. от 18200
54 Техническое обслуживание прецизионного кондиционера от 50 до 100 кВт со свободным охлаждением (фрикулинг) шт. от 22750
55 Техническое обслуживание прецизионного кондиционера от 100 кВт со свободным охлаждением (фрикулинг) шт. от 29250
Диагностика прецизионных кондиционеров ед.изм. Цена* (руб.)
56 Диагностика прецизионного кондиционера до 10 кВт шт. от 7500
57 Диагностика прецизионного кондиционера от 10 до 20 кВт шт. от 10000
58 Диагностика прецизионного кондиционера от 20 до 50 кВт шт. от 12000
59 Диагностика прецизионного кондиционера от 50 до 100 кВт шт. от 15000
60 Диагностика прецизионного кондиционера от 100 кВт шт. от 18000
Прочие работы по обслуживанию и ремонту прецизионных кондиционеров ед.изм. Цена* (руб.)
61 Ремонт прецизионного кондиционера до 10 кВт (замена компрессора) шт. от 15000
62 Ремонт прецизионного кондиционера от 10 до 20 кВт (замена компрессора) шт. от 22000
63 Ремонт прецизионного кондиционера от 20 до 50 кВт (замена компрессора) шт. от 28000
64 Ремонт прецизионного кондиционера от 50 до 100 кВт (замена компрессора) шт. от 32000
65 Ремонт прецизионного кондиционера от 100 кВт (замена компрессора) шт. от 50000
66 Ремонт прецизионного кондиционера (замена электрических компонентов) шт. от 15000
67 Ремонт прецизионного кондиционера (установка программного обеспечения) шт. от 15000
68 СРОЧНЫЙ Ремонт прецизионных кондиционеров шт. от 20000

* Указанные цены приведены как справочная информация и не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации. Для получения подробной информации о составе, цене, сроках и условиях проведения работ, пожалуйста, свяжитесь с нашими специалистами по телефону 8(495)9331520 или отправьте запрос на [email protected].
